  您的当前位置: 杭州浙机科技有限公司 > > 产品说明书 > > 两相步进电机说明书

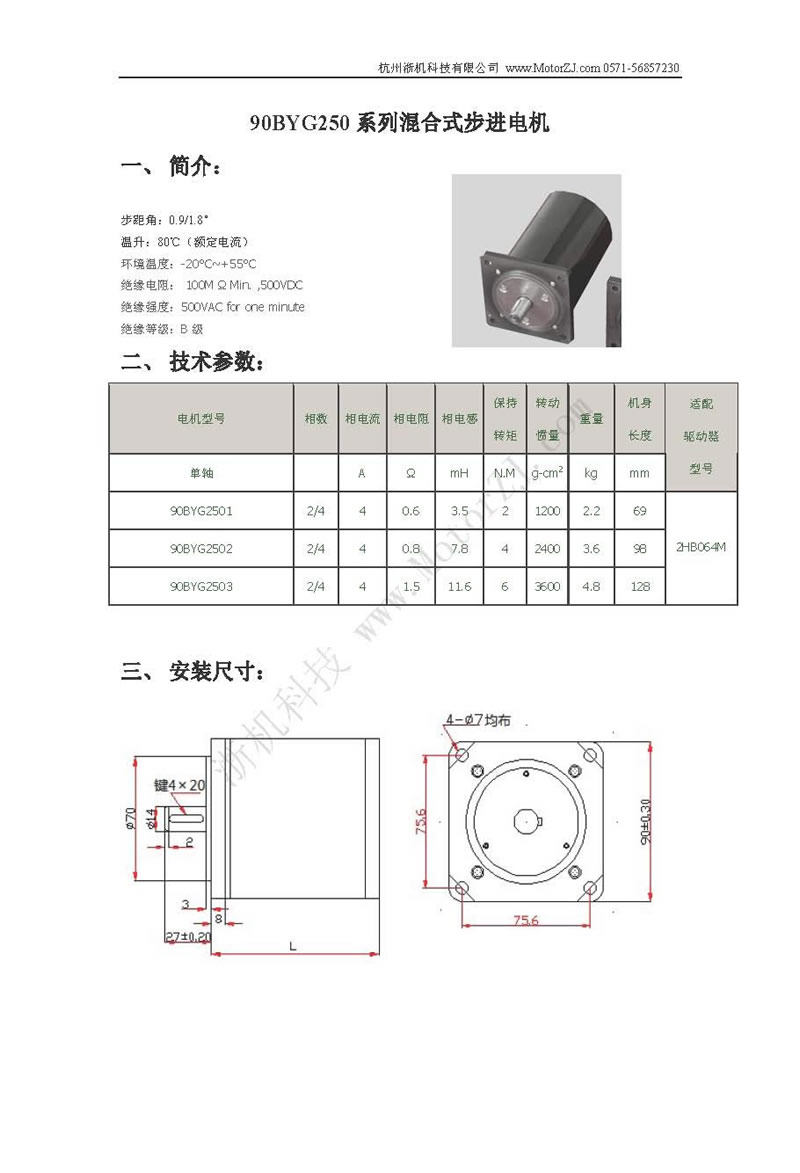

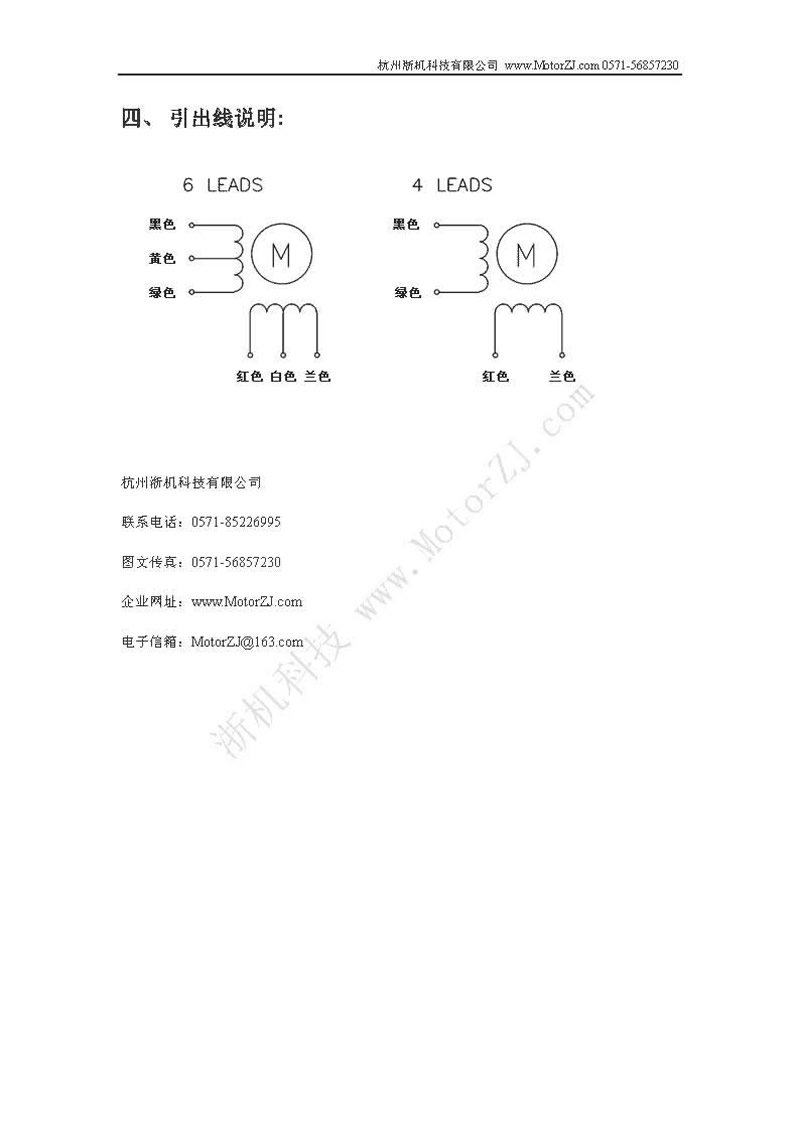

90BYG250系列两相混合式步进电机说明书



90BYG250系列两相混合式步进电机说明书1



90BYG250系列两相混合式步进电机说明书2

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

网址:http://www.motorzj.com

联系电话:0571-85226995








【 步进电机知识介绍 】


1.什么是
步进电机?
步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲:当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(及步进角)。您可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时您可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

2.步进电机分哪几种?
步进电机分三种:永磁式
步进电机(PM) ,反应式步进电机(VR)和混合式步进电机(HB)
永磁式
步进电机一般为两相,转矩和体积较小,步进电机步进角一般为7.5度 或15度;
反应式
步进电机一般为三相步进电机,可实现大转矩输出,步进电机步进角一般为1.5度,但噪声和振动都很
大。在欧美等发达国家80年代已被淘汰;混合式
步进电机是指混合了永磁式步进电机和反应式步进电机的优点。它又分为两相步进电机和五相步进电机:两相步进电机步进角一般为1.8度而五相步进电机步进角一般为 0.72度。这种步进电机的应用最为广泛。

3.什么是保持转矩(HOLDING TORQUE)?
保持转矩(HOLDING TORQUE)是指步进电机通电但没有转动时,定子锁住转子的力矩。它是步进电机最重要的参数之一,通常步进步进电机在低速时的力矩接近保持转矩。由于步进电机的输出力矩随速度的增大而不断衰减,输出功率也随速度的增大而变化,所以保持转矩就成为了衡量步进电机最重要的参数之一。比如,当人们说2N.m的步进电机,在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。

4.什么是步进电机DETENT TORQUE?
DETENT TORQUE 是指步进电机没有通电的情况下,定子锁住转子的力矩。
DETENT TORQUE 在国内没有统一的翻译方式,容易使大家产生误解;
由于反应式步进电机的转子不是永磁材料,所以它没有DETENT TORQUE。

5.步进电机精度为多少?是否累积?
一般步进电机的精度为步进角的3-5%,且不累积。

6.步进电机的外表温度允许达到多少?
步进电机温度过高首先会使电机的磁性材料退磁,从而导致力矩下降乃至于失步,因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点;一般来讲,磁性材料的退磁点都在摄氏130度以上,有的甚至高达摄氏200度以上,所以步进电机外表温度在摄氏80-90度完全正常。

7.为什么步进电机的力矩会随转速的升高而下降?
当步进电机转动时,电机各相绕组的电感将形成一个反向电动势;频率越高,反向电动势越大。在它的作用下,电机随频率(或速度)的增大而相电流减小,从而导致力矩下降。

8.为什么步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声?
步进电机有一个技术参数:空载启动频率,即步进电机在空载情况下能够正常启动的脉冲频率,如果脉冲频率高于该值,电机不能正常启动,可能发生丢步或堵转。在有负载的情况下,启动频率应更低。如果要使电机达到高速转动,脉冲频率应该有加速过程,即启动频率较低,然后按一定加速度升到所希望的高频(电机转速从低速升到高速)。

9.如何克服两相混合式步进电机在低速运转时的振动和噪声?
步进电机低速转动时振动和噪声大是其固有的缺点,一般可采用以下方案来克服:
A.如步进电机正好工作在共振区,可通过改变减速比等机械传动避开步进电机共振区;
B.采用带有细分功能的步进电机驱动器,这是最常用的、最简便的方法;
C.换成步距角更小的步进电机,如三相或五相步进电机;
D.换成交流伺服电机,几乎可以完全克服震动和噪声,但成本较高;
E.在步进电机电机轴上加磁性阻尼器,市场上已有这种产品,但机械结构改变较大。

10.细分步进电机驱动器的细分数是否能代表精度?
步进电机的细分技术实质上是一种电子阻尼技术(请参考有关文献),其主要目的是减弱或消除步进电机的低频振动,提高电机的运转精度只是细分技术的一个附带功能。比如对于步进角为1.8° 的两相混合式步进电
机,如果细分驱动器的细分数设置为4,那么电机的运转分辨率为每个脉冲0.45°,电机的精度能否达到或接近0.45°,还取决于细分驱动器的细分电流控制精度等其它因素。不同厂家的细分驱动器精度可能差别很大;细分数越大精度越难控制。

11.四相混合式步进电机与驱动器的串联接法和并联接法有什么区别?
四相混合式步进电机一般由两相步进电机驱动器来驱动,因此,连接时可以采用串联接法或并联接法将四相电机接成两相使用。串联接法一般在电机转速较的场合使用,此时需要的步进电机驱动器输出电流为电机相电流的0.7倍,因而电机发热小;并联接法一般在电机转速较高的场合使用(又称高速接法),所需要的步进电机驱动器输出电流为电机相电流的1.4倍,因而电机发热较大。

12.如何确定步进步进电机驱动器的直流供电电源?
A.步进电机驱动器电压的确定
混合式步进电机驱动器的供电电源电压一般是一个较宽的范围(比如IM483的供电
电压为12~48VDC),电源电压通常根据电机的工作转速和响应要求来选择。如果电机工作转速较高或响应要求较快,那么电压取值也高,但注意电源电压的纹波不能超过驱动器的最大输入电压,否则可能损坏驱动器。
B.步进电机驱动器电流的确定
供电电源电流一般根据驱动器的输出相电流I来确定。如果采用线性电源,电源电
流一般可取I 的1.1~1.3倍;如果采用开关电源,电源电流一般可取I 的1.5~2.0倍。

13.混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?
当脱机信号FREE为低电平时,驱动器输出到电机的电流被切断,电机转子处于自由状态(脱机状态)。在有些自动化设备中,如果在驱动器不断电的情况下要求直接转动电机轴(手动方式),就可以将FREE信号置低,使电机脱机,进行手动操作或调节。手动完成后,再将FREE信号置高,以继续自动控制。

14.如果用简单的方法调整两相步进电机通电后的转动方向?
只需将步进电机与步进电机驱动器接线的A+和A-(或者B+和B-)对调即可。

15.关于步进电机驱动器的细分原理及一些相关说明(转载)

在国外,对于步进系统,主要采用混合式步进电机及相应的细分驱动器。 但在国内,广大用户对“细分”还不是特别了解,有的只是认为,细分是为了提高精度,其实不然,细分主要是改善电机的运行性能,现说明如下:步进电机的细分控制是由驱动器精确控制步进电机的相电流来实现的,以二相步进电机为例,假如电机的额定相电流为3A,如果使用常规驱动器(如常用的恒流斩波方式)驱动该电机,电机每运行一步,其绕组内的电流将从0突变为3A或从3A突变到0,相电流的巨大变化,必然会引起电机运行的振动和噪音。如果使用细分驱动器,在10细分的状态下驱动该电机,电机每运行一微步,其绕组内的电流变化只有0.3A而不是3A,且电流是以正弦曲线规律变化,这样就大大的改善了步进电机的振动和噪音,因此,在性能上的优点才是步进电机细分的真正优点。由于细分步进电机驱动器要精确控制步进电机的相电流,所以对步进电机驱动器要有相当高的技术要求和工艺要求,成本亦会较高。注意,国内有一些步进电机驱动器采用“平滑”来取代细分,有的亦称为细分,但这不是真正的细分,望广大用户一 定要分清两者的本质不同:

“平滑”并不精确控制步进电机的相电流,只是把电流的变化率变缓一些,所以“平滑”并不产生微步,而细分的微步是可以用来精确定位的。

16.步进电机的相电流被平滑后,会引起步进电机力矩的下降,而细分步进电机控制不但不会引起步进电机力矩的下降,相反,力矩会有所增加。

17.两相和五相的混合式步进电机的应用场合有何不同?

问题解答: 一般来说,两相步进电机步距角大,高速特性好,但是存在低速振动区。而五相步进电机步距角小,低速运行平稳。所以,在对步进电机的 运转精度要求较高 ,且主要在中低速段(一般低于600转/分) 的场合应选用五相步进电机;反之,若追求电机的高速性能,对精度及平稳性无太多要求的场合应选用成本较低的两相步进电机。另外,五相步进电机的力矩通常在2NM以上,对小力矩的应用,一般采用两相步进电机,而低速平稳性的问题可以通过采用细分步进电机驱动器的 方式解决。

附:步进电机动态指标及术语:
1、步进电机步距角精度:
步进电机每转过一个步距角的实际值与理论值的误差。用百分比表示:误差/步距角*100%。不同运行拍数其值不同,四拍运行时应在5%之内,八拍运行时应在15%以内。
2、步进电机失步:
电机运转时运转的步数,不等于理论上的步数。称之为失步。
3、步进电机失调角:
转子齿轴线偏移定子齿轴线的角度,电机运转必存在失调角,由失调角产生的误差,采用细分驱动是不能解决的。
4、步进电机最大空载起动频率:
电机在某种驱动形式、电压及额定电流下,在不加负载的情况下,能够直接起动的最大频率。
5、步进电机最大空载的运行频率:
电机在某种驱动形式,电压及额定电流下,电机不带负载的最高转速频率。
6、步进电机运行矩频特性:
电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩频特性,这是电机诸多动态曲线中最重要的,也是电机选择的根本依据。如下图所示:
步进电机其它特性还有惯频特性、起动频率特性等。
步进电机一旦选定,步进电机的静力矩确定,而动态力矩却不然,步进电机的动态力矩取决于步进电机运行时的平均电流(而非静态电流),平均电流越大,步进电机输出力矩越大,即步进电机的频率特性越硬。
其中,曲线3电流最大、或电压最高;曲线1电流最小、或电压最低,曲线与负载的交点为负载的最大速度点。
要使平均电流大,尽可能提高驱动电压,使采用小电感大电流的电机。
7、步进电机的共振点:
步进电机均有固定的共振区域,二、四相感应子式步进电机的共振区一般在180-250pps之间(步距角1.8度)或在400pps左右(步距角为0.9度),步进电机驱动电压越高,步进电机电流越大,负载越轻,步进电机体积越小,则共振区向上偏移,反之亦然,为使电机输出电矩大,不失步和整个系统的噪音降低,一般工作点均应偏移共振区较多。
8、步进电机正反转控制:</FONT< p>
当步进电机绕组通电时序为AB-BC-CD-DA或()时为正转,通电时序为DA-CA-BC-AB或()时为反转。
