两相混合式步进电机说明书



110BYGH250系列混合式步进电机



一、步进电机 简介:



两相混合式步进电机











步进电机步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

电机
重量

机身
长度

适配
步进电机
驱动器
型号

单轴



A

Ω

mH

N.M

g-cm2

kg

mm

110BYGH2501步进电机

2/4

5.5

0.9

12

8

5500

5.0

99

2HB064M
步进电机
驱动器

110BYGH2502步进电机

2/4

6.0

0.44

4.9

12

7200

6.0

115

110BYGH2503步进电机

2/4

6.5

0.8

15

16

10900

8.4

150

110BYGH2504步进电机

2/4

8.0

0.67

12

20

16200

11.7

201

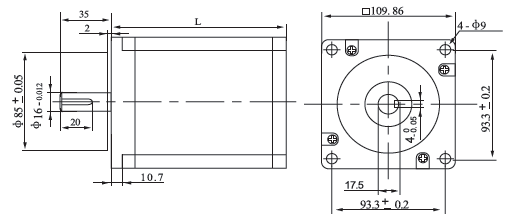

三、  步进电机安装尺寸:

步进电机安装尺寸

键尺寸:平键5*25

    该系列电机轴径有Φ16Φ19两种,特殊要求可根据客户要求定作!



四、  步进电机引出线说明:

步进电机引出线说明



  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

联系电话:0571-85226995

网址:http://www.motorzj.com














【 步进电机知识介绍 】

步进电机控制及应用



   步进电机概述

   步进电机安装有带永久磁性的转子,而定子至少具有两个绕线。当转子磁性与定子绕线保持一致时,将驱动第二个绕线。两个绕线交替开启和关闭,这将导致步进电机锁定在想要的步进位置。通过绕线的电流方向还可反向。

   在带有两个定子绕线的步进电机中,有四个步进以 90° 隔开。根据向定子绕线提供的脉冲,可精确控制步进电机移动的步进。

   步进电机的速度控制可通过向绕线提供脉冲频率实现,而旋转方向可通过反向脉冲序列进行更改。步进电机内部的极片有许多齿,有助于定位相对于定子的转子位置。一些步进电机的定子级也有齿。

   根据使用的控制技术,可全步进、半步进或微步进控制步进电机。简单的方形脉冲可以控制处于全步进的电机,而先进控制技术(如脉宽调制 (PWM))可用于微步进。

   微处理器

   步进电机控制器与步进电机驱动器配合使用,能够提供全步进或微步进。更复杂的步进电机控制可通过杭州浙机科技有限公司生产的微电脑步进电机控制器(运动控制器)实现。板载外设(如 ADC 和 PWM)创建高度集成的解决方案,可满足步进电机的所有应用要求。

   接口/连接

   传统模拟 RS-232/RS-485 接口一直是步进电机控制应用的常见选择。展望未来,设计人员将在其产品中集成主流接口,如以太网、USB 和 CAN。

   杭州浙机科技有限公司致力于同时为传统和新兴工业提供解决方案。例如,杭州浙机科技有限公司最近设计出了适用于恒温恒湿机的控制方面的步进电机控制器,有效解决了流量控制的问题。

   电源管理

   杭州浙机科技有限公司提供从标准 IC 到高性能插件、变压器、数字电源和集成电源模块的电源管理解决方案。
从电源、线性稳压器和非隔离式开关 DC/DC 稳压器到电源及显示解决方案,杭州浙机科技有限公司都能帮助您完成项目开发。

   杭州浙机科技有限公司以高精尖的技术领先于步进电机控制行业,是众多设备厂家提高技术性能和产品质量的首选。
