三相混合式步进电机说明书



110BYGH350系列混合式步进电机



一、  简介:













步进电机步距角:0.6/1.2°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B



二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

电机
重量

机身
长度

适配
步进电机
驱动器
型号

单轴



A

Ω

mH

N.M

g-cm2

kg

mm

110BYGH3501步进电机

3

4.3

0.9

12

8

6000

5.0

124

3HB0822M
步进电机
驱动器

110BYGH3502步进电机

3

6.0

0.44

4.9

12

9720

6.6

148

110BYGH3503步进电机

3

6.5

0.8

15

16

13560

9

182

110BYGH3504步进电机

3

6.

0.67

12

20

17400

11

216

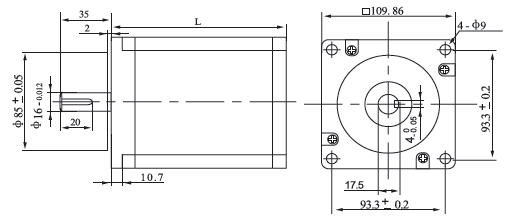

三、  步进电机安装尺寸:

步进电机安装尺寸

键尺寸:   6*30

    该系列电机轴径有Φ16Φ19两种,特殊要求可根据客户要求定作!





四、  步进电机引出线说明:

步进电机引出线说明

  相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

联系电话:0571-85226995

网址:http://www.motorzj.com














【 步进电机知识介绍 】

步进电机转速计算



步进电机的转速可以用频率来控制,步进电机的运行频率跟转速成正比,可以通过计算公式,计算出步进电机的转速。

步进电机转速 = 频率 * 60 /200*x 其中:步进电机的转速单位是: 分/转 频率单位是:赫兹 x实指细分倍数

举例说明: 步进电机采用整步,即1细分;频率1K,即1000赫兹;套用公式:1000 * 60/200=300转/分

注意事项:此公式适应于两相步进电机,如果三相混合式步进电机,可能因为步进电机驱动器内部算法不一致,结果跟实际转速不一致。
