两相混合式步进电机说明书



42BYGH250系列混合式步进电机



一、  简介:

步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

绝缘电阻: 100M Ω Min. ,500VDC

绝缘强度:500VAC for one minute

绝缘等级:B

二、  技术参数:

电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

步进电机重量

机身
长度

适配
步进电机
驱动器
型号

单轴

双轴



A

Ω

mH

N.M

g-cm2

kg

mm

42BYGH2501

42BYGH2501-10

2/4

1.33

2.1

2.5

0.22

35

0.22

34

2HB024M
步进电机
驱动器

42BYGH2502

42BYGH2502-10

2/4

1.68

1.65

3.2

0.36

54

0.28

40

42BYGH2503

42BYGH2503-10

2/4

1.68

1.65

2.8

0.44

68

0.35

48

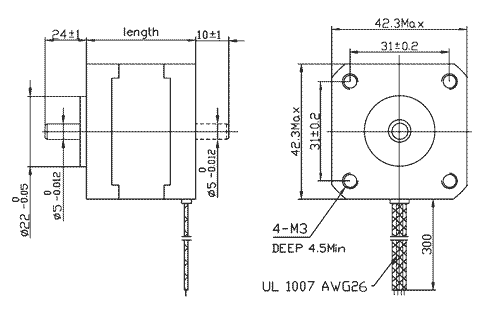

三、  安装尺寸:

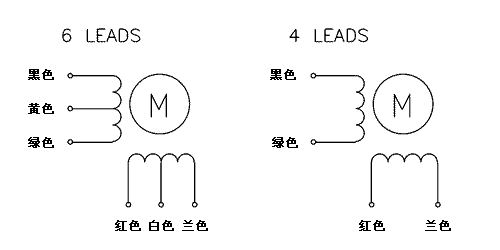

四、  引出线说明:

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

联系电话:0571-85226995

网址:http://www.motorzj.com














【 步进电机知识介绍 】

二相步进电机和五相步进电机的应用场合有何不同?



   两相和五相的混合式步进电机的应用场合有何不同?

   一般来说,两相步进电机步距角大,高速特性好,但是存在步进电机低速振动区。而五相步进电机步距角小,低速运行平稳。

   所以,在对步进电机的运转精度要求较高 ,且主要在中低速段(一般低于600转/分) 的场合应选用五相步进电机

   反之,若追求步进电机的高速性能,对精度及平稳性无太多要求的场合应选用成本较低的两相步进电机

   另外,五相步进电机的力矩通常在2NM以上,对小力矩的应用,一般采用两相步进电机,而低速平稳性的问题可以通过采用细分步进电机驱动器的方式解决。
