两相混合式步进电机说明书



57BYG250系列混合式步进电机



一、步进电机简介:



两相混合式步进电机













步进电机步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

步进电机重量

机身
长度

适配
步进电机
驱动器
型号

单轴

双轴



A

Ω

mH

N.M

g-cm2

kg

mm

57BYG2501

57BYG2501-15

2/4

1.1

3.6

3.6

0.3

57

0.5

41

2HB024M
步进电机
驱动器

57BYG2502

57BYG2502-15

2/4

0.85

7.1

9

0.5

110

0.6

51

57BYG2503

57BYG2503-15

2/4

1.2

5

8

0.6

135

0.65

56

57BYG2504

57BYG2504-15

2/4

1.5

3.6

6

1.0

200

0.9

76

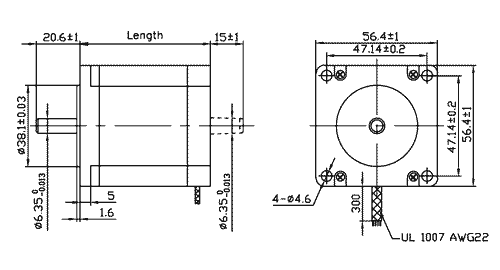

三、  步进电机安装尺寸:

步进电机安装尺寸

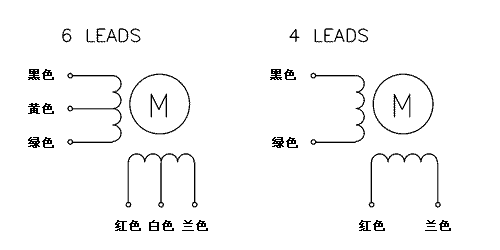

四、  步进电机引出线说明:

步进电机引出线说明

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州浙机科技有限公司

联系电话:0571-85226995

网址:http://www.motorzj.com














【 步进电机知识介绍 】

步进电机在数控机床制造中的应用方案



   前言: 步进电机在各个领域的应用都非常的广泛,今天杭州浙机科技有限公司就步进电机在数控机床制造中的应用作一下解释:

   步进电机广泛应用在生产实践的各个领域。它最大的应用是在数控机床的制造中,因为步进电机不需要A/D转换,能够直接将数字脉冲信号转化成为角位移,所以被认为是理想的数控机床的执行元件。早期的步进电机输出转矩比较小,无法满足需要,在使用中和液压扭矩放大器一同组成液压脉冲马达。随着步进电动机技术的发展,步进电机已经能够单独在系统上进行使用,成为了不可替代的执行元件。

   比如步进电机用作数控铣床进给伺服机构的驱动电动机,在这个应用中,步进电机可以同时完成两个工作,其一是传递转矩,其二是传递信息。

   步进电机也可以作为数控蜗杆砂轮磨边机同步系统的驱动电动机。除了在数控机床上的应用,步进电机也可以并用在其他的机械上,比如作为自动送料机中的马达,作为通用的软盘驱动器的马达,也可以应用在打印机和绘图仪中。

   步进电动机以其显著的特点,在数字化制造时代发挥着重大的用途。伴随着不同的数字化技术的发展以及步进电机本身技术的提高,步进电机将会在更多的领域得到应用。

   杭州浙机科技有限公司的步进电机与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。杭州浙机科技有限公司以高精尖技术领先于步进电机控制行业,是众多机械设备厂家提高质量的首选。欢迎与我们联系、交流!
